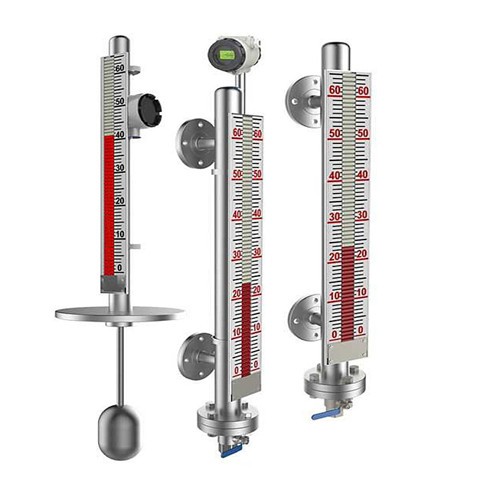

ZN-UDZ-1J防腐型磁翻板液位計概述：

ZN-UDZ-1J防腐型磁翻板液位計適合各種具有腐蝕性液體介質的液位測量，表體采用不銹鋼，內襯四氟管。

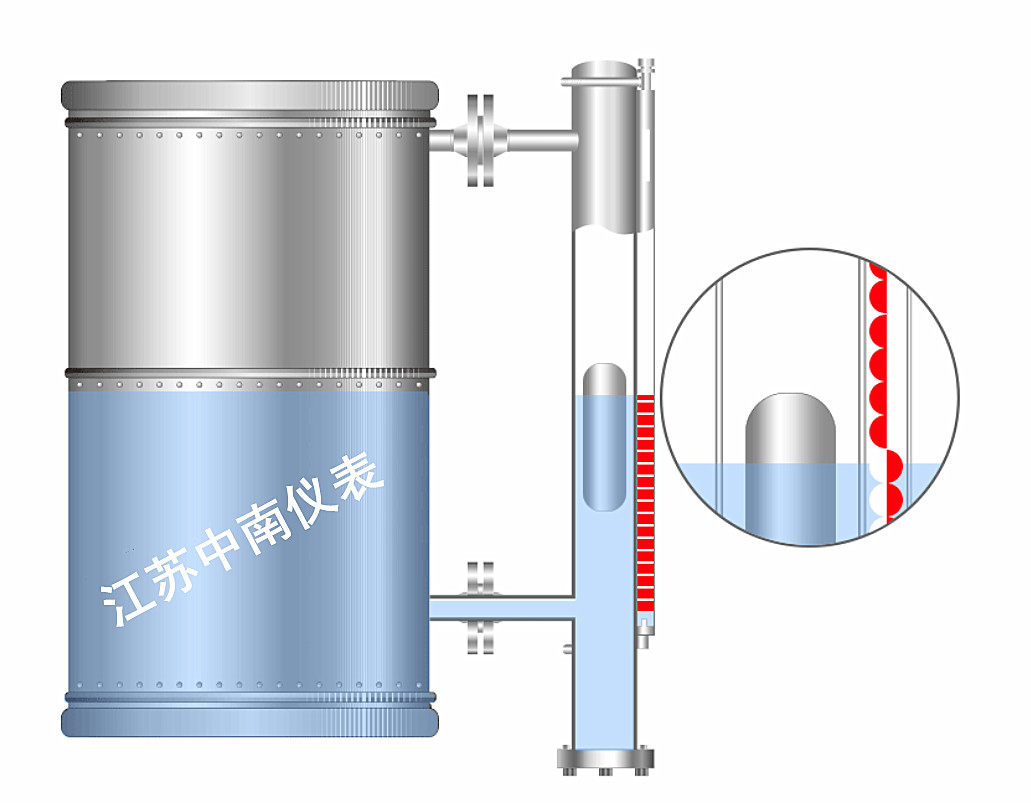

防腐型磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

防腐型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

一、技術參數：

測量范圍：150～8000mm

工作壓力：2.5MPa；4.0MPa；6.3MPa

工作溫度: -20～100℃；-20～200℃；0～400℃

精確度:±10mm

介質密度: 0.5～2.0g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

可選用加熱夾套型液位計

過程連接:側裝式安裝法蘭: DN20PN2.5；DN25PN4.0；DN25PN6.3

法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：1Cr18Ni9Ti;304;316L

浮子：鈦

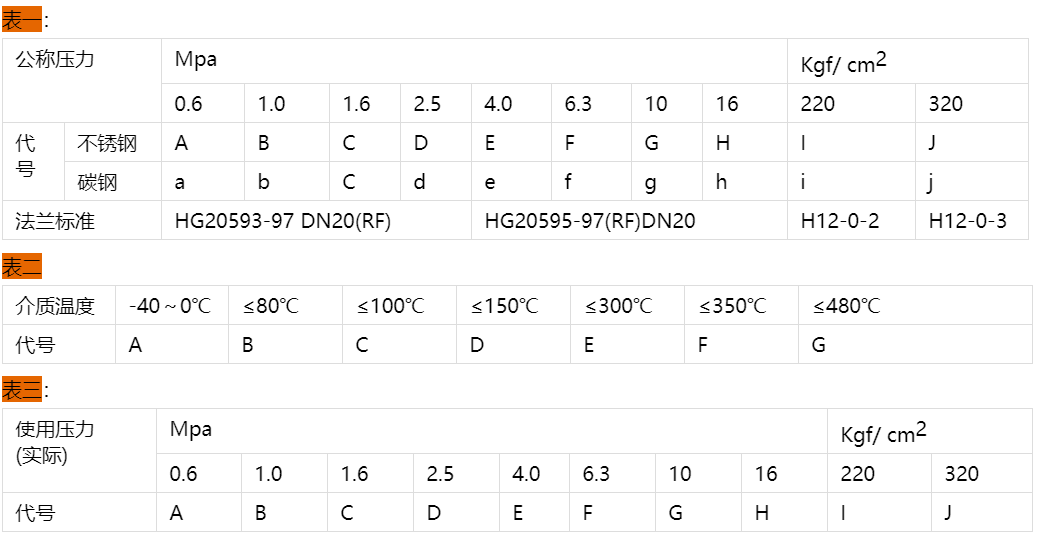

ZN-UDZ型磁翻板液位計選型表：
