ZN-UBZ/B49

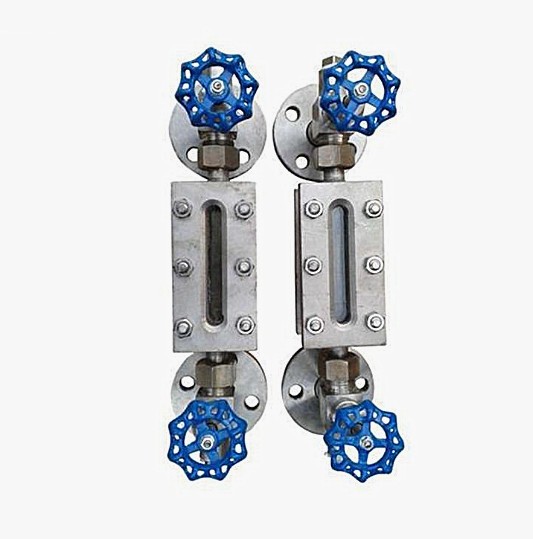

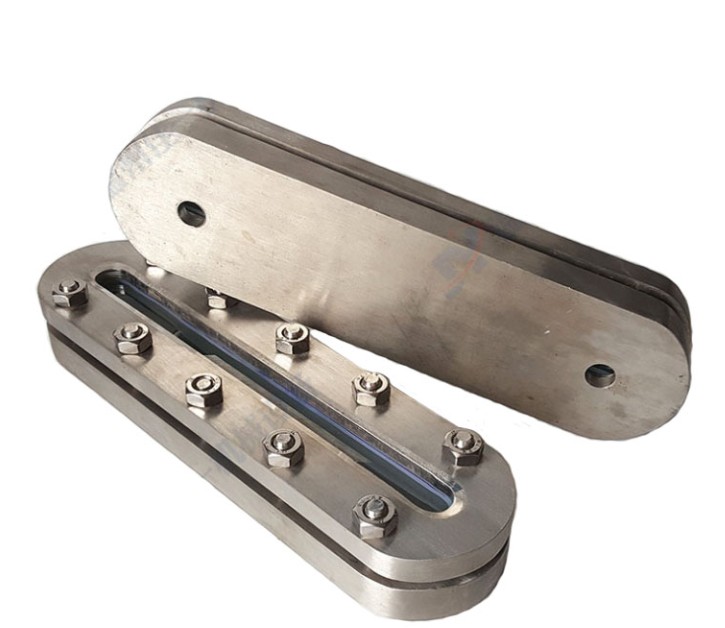

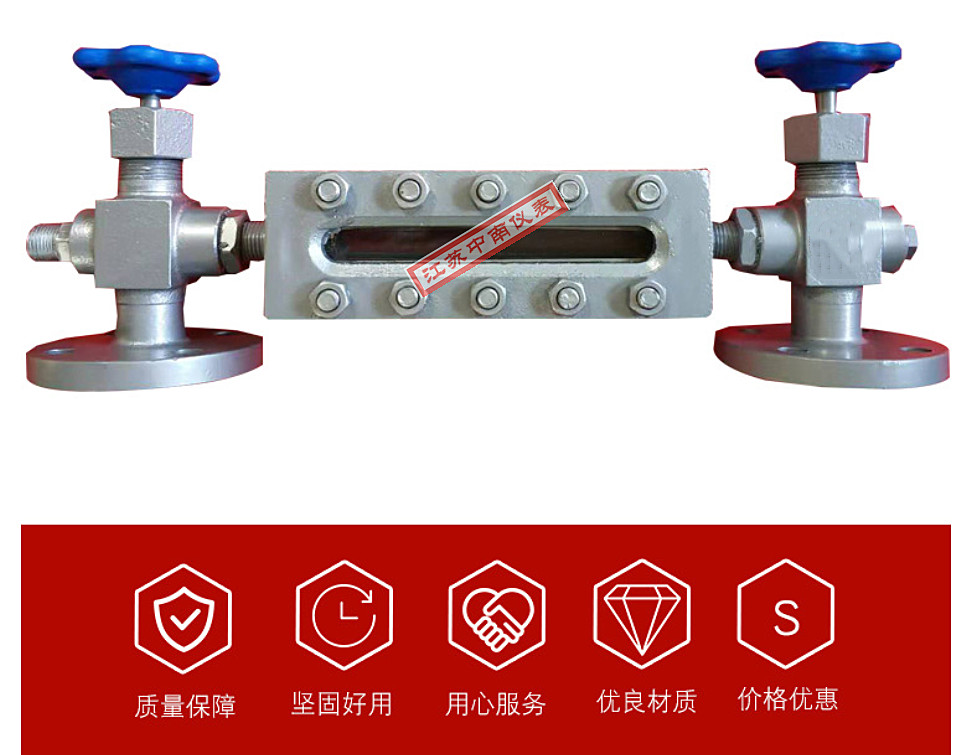

UBZ系列普通、高溫、高壓、低溫防霜、大通徑型玻璃板液位計可直接用來指示各種工業容器內介質的液位高度。在工作溫度260℃以下采用經過熱處理硼硅酸鹽玻璃，260℃以上采用經過熱處理特殊加工的鋁硅酸鹽玻璃，能承受420℃介質溫度。在接液面上覆蓋一層云母。

?:13915198678


ZN-UBZ系列普通、高溫、高壓、低溫防霜、大通徑型玻璃板液位計可直接用來指示各種工業容器內介質的液位高度。在工作溫度260℃以下采用經過熱處理硼硅酸鹽玻璃，260℃以上采用經過熱處理特殊加工的鋁硅酸鹽玻璃，能承受420℃介質溫度。在接液面上覆蓋一層云母。
UBZ型大通徑型玻璃板液位計是專為石油化工裝置中較粘稠介質的液位測量而設計制造的。儀表測量范圍大，口徑大，流速快，不堵塞，兩端無盲區，主要用于石油化工裝置中的非結晶介質的液位就地指示，特別適用于易燃、易爆及較粘稠介質的液位測量。
UBZ型防霜式低溫玻璃板液位計是為測量低溫介質的液位設計的儀表，透過防霜翅片可清晰地觀察到被測介質的液位。儀表結構簡單，安全可靠，經久耐用。

結構原理

產品選型

UBZ/B49	普通、高溫、高壓、低溫防霜玻璃板液位計							注冊型號
	25	Class 150LB ANSI PN2.5Mpa						壓力等級
	60	Class 300LB ANSI PN6.4Mpa
	100	Class 600LB ANSI PN10.0Mpa
	160	Class 900LB ANSI PN16.0Mpa
		A	透光式，適用于無色透明液體測量，且光線好的場所					基本類型
		B	透光式帶蒸汽伴熱，適用于較冷地區或液體需加熱場合
		C	反射式，適用于有色澤的液體測量，且光線好的場所
		D	反射式帶蒸汽伴熱，使用于較冷地區或液體需加熱場合
		E	雙色透光式，適用于光線較好且無色透明液體（不推薦使用）
		F	透光低溫防霜型，適合低溫無色液體且光線好的場所
		G	反射低溫防霜型，適合低溫有色澤液體且光線好的場所
		M	大通徑型，無色液體，指示靈敏，額定壓力≤4.0Mpa
			1	高硼硅玻璃，T≤260℃				試用溫度和玻璃
			2	高硼硅玻璃，接液面加云母片
			3	鋁硅玻璃，260℃≤T≤450℃
			4	鋁硅玻璃，接液面加云母片
				3	Q235-A碳鋼	5	321	接液材質
				4	304	6	316L
					TB	頂-底連接（標準型）		連接形式
					SL	側-側左連接型
					SR	側-側右連接型
					EL	側-側環管左連接型
					ER	側側環管右連接型
						-□□□□		中心距（mm）
↓	↓	↓	↓	↓	↓	↓
UBZ	25	A	4	3	TB	1100		選型舉例
UBZ系列玻璃板液位計；壓力等級為Class 150LB ANSI PN2.5Mpa；透光式，適用于無色透明液體測量，且光線好的場所；鋁硅玻璃，接液面加云母片；接液材質為Q235-A碳鋼；頂-底連接（標準型）；中心距為1100mm
